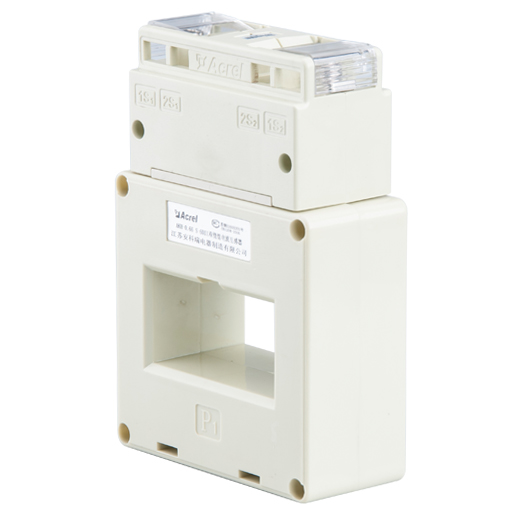

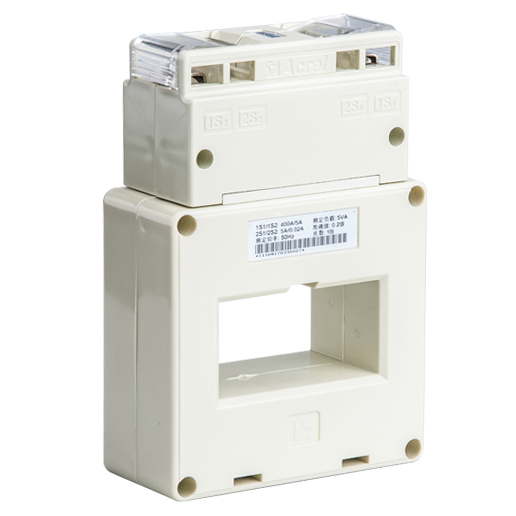

AKH-0.66S系列雙繞組型電流互感器

簡要描述:

安科瑞該系列互感器具有兩個二次繞組，其一(1S1、1S2）用于電流表指示，額定電流為交流5A或交流1A，其二（2S1、2S2）用于遠傳遙測，可與ARTU-M32遙測單元或ARD3電動機保護器配套使用，額定電流為交流20mA；雙繞組電流互感器的線性可至8倍，且電流在8倍時，也能保證雙繞組電流互感器的誤差在0.2-0.5%。

18701997389
13636483384
18217418816

立即咨詢

產品詳情

技術參數

外形尺寸

產品報價

功能

該系列互感器具有兩個二次繞組，其一(1S1、1S2）用于電流表指示，額定電流為交流5A或交流1A，其二（2S1、2S2）用于遠傳遙測，可與ARTU-M32遙測單元或ARD3電動機保護器配套使用，額定電流為交流20mA；雙繞組電流互感器的線性可至8倍，且電流在8倍時，也能保證雙繞組電流互感器的誤差在0.2-0.5%。

應用范圍

用于電動機保護回路

訂貨范例

具體型號：AKH-0.66/S S-40I 500/5A/20mA

技術要求：額定電流比500A/5A/20mA；準確級0.5/0.2級；穿心匝數1匝；內孔徑φ40mm。

通訊協議：無

輔助電源：無

上一個: AKH-0.66G計量型電流互感器

下一個: AKH-0.66P系列保護型電流互感器

AKH-0.66S系統監控用電流互感器

規格	額定電流比(A)	準確級及相應額定負荷(VA)			穿心匝數(匝)	母排規格/根數	電纜最大外徑	安裝方式
規格	額定電流比(A)	0.2/0.2級	0.5/0.2級	1/0.2級	穿心匝數(匝)	母排規格/根數	電纜最大外徑	安裝方式
S-30I	5/5(1)/0.02	?	?	2.5/0.02	15	/?	φ22	F
	10/5(1)/0.02	?	?	2.5/0.02	8
	15/5(1)/0.02	?	?	2.5/0.02	5
	20/5(1)/0.02	?	?	2.5/0.02	4
	25-30/5(1)/0.02	?	?	2.5/0.02	3
	40-60/5(1)/0.02	?	?	2.5/0.02	2
	75-100/5(1)/0.02	?	?	2.5/0.02	1	30×10/1		B,F
	150/5(1)/0.02	?	2.5/0.02	?	1
	200/5(1)/0.02	?	5.0/0.02	?	1
S-40I	200/5(1)/0.02	?	5.0/0.02	?	1	40×10/1	φ30	C,F
	250-400/5(1)/0.02	?	5.0/0.02	?	1
	500-600/5(1)/0.02	?	10/0.02	?	1
S-50Ⅱ	600-800/5(1)/0.02	?	10/0.02	?	1	50×10/1-2	/	B
	1000/5(1)/0.02	15/0.02	?	?	1
	1200-1250/5(1)/0.02	20/0.02	?	?	1
S-60Ⅱ	300-400/5(1)/0.02	?	5.0/0.02	?	1	60×10/1-2	/	C
	500-800/5(1)/0.02	?	10/0.02	?	1
	1000-1250/5(1)/0.02	10/0.02	?	?	1
	1500-2000/5(1)/0.02	20/0.02	?	?	1
S-80Ⅱ	600-800/5(1)/0.02	?	10/0.02	?	1	80×10/1-2	/
	1000-1250/5(1)/0.02	10/0.02	?	?	1
	1500-2000/5(1)/0.02	20/0.02	?	?	1
	2500-3000/5(1)/0.02	30/0.02	?	?	1
S-100Ⅱ	1000-1250/5(1)/0.02	10/0.02	?	?	1	100×10/1-3	/	D
	1500-2000/5(1)/0.02	20/0.02	?	?	1
	2500-3000/5(1)/0.02	30/0.02	?	?	1
	4000/5(1)/0.02	30/0.02	?	?	1
S-120Ⅱ	2000/5(1)/0.02	20/0.02	?	?	1	120×10/1-3	/
	2500-3000/5(1)/0.02	30/0.02	?	?	1
	4000-5000/5(1)/0.02	30/0.02	?	?	1
S-200Ⅱ	2000/5(1)/0.02	20/0.02	?	?	1	100×10/2-6	/
	2500-3000/5(1)/0.02	30/0.02	?	?	1
	4000-6300/5(1)/0.02	30/0.02	?	?	1
